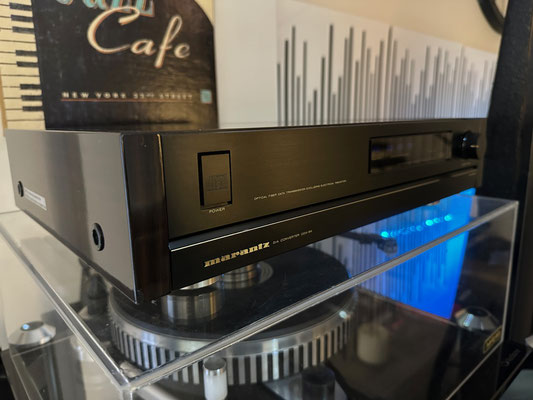

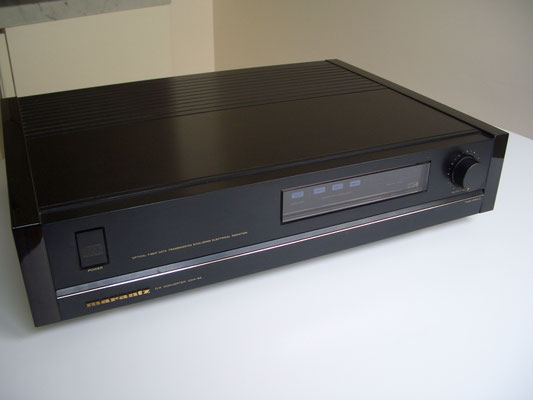

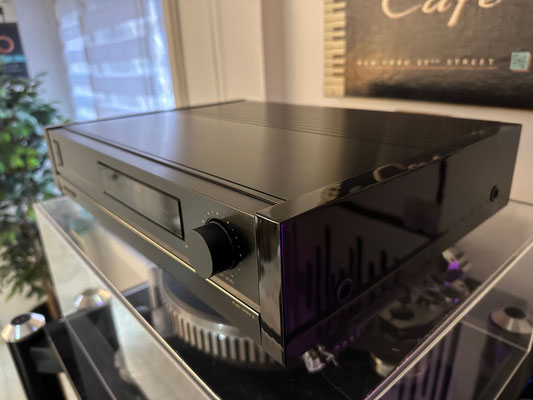

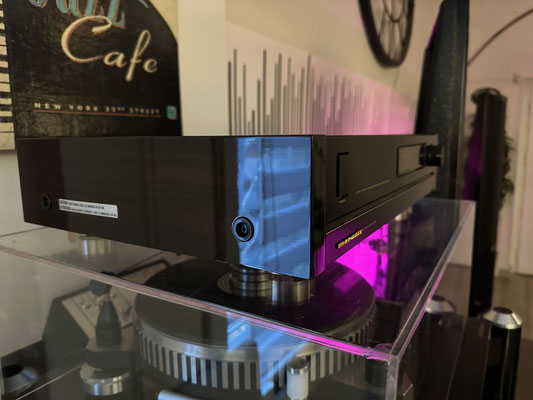

MARANTZ CDA94

Unita' di conversione derivante dall'omonimo cd player CD94.

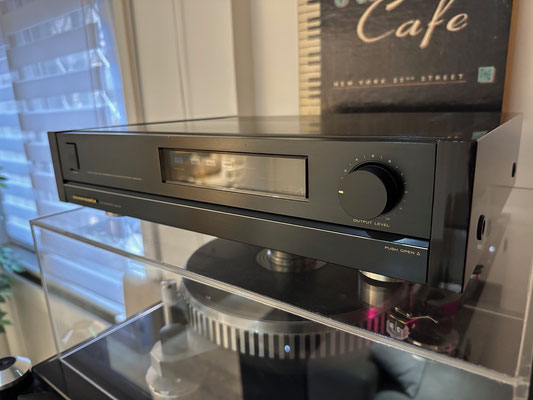

Bella, veramente bella e veramente ben suonante. puo' essere usata anche come preamplificatore per sorgenti digitali visto che ha le uscite variabili da volume, posto sul pannello frontale con anche bilanciamento coassiale.

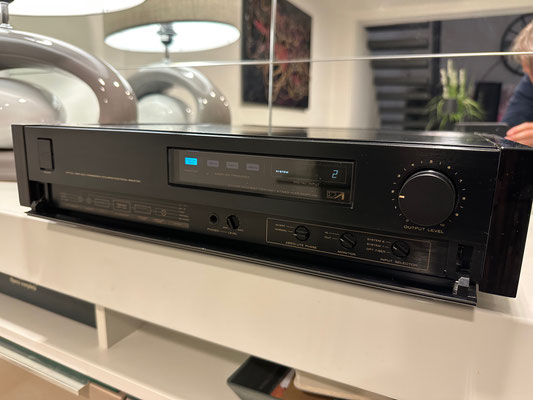

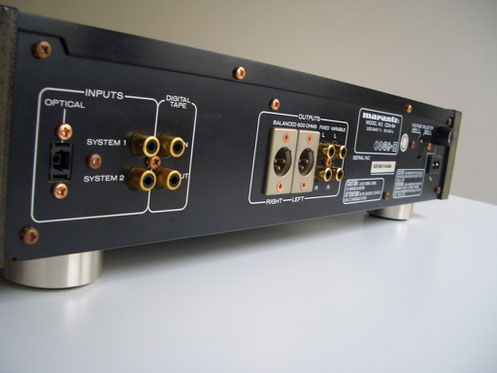

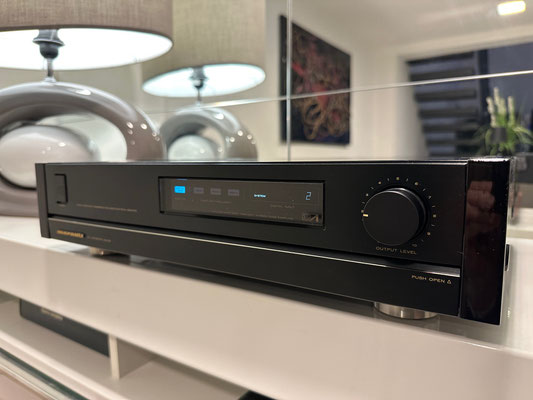

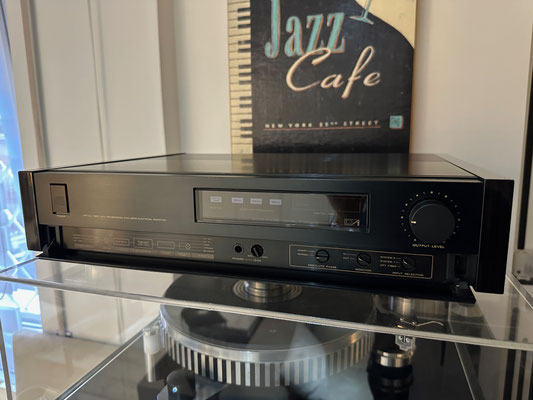

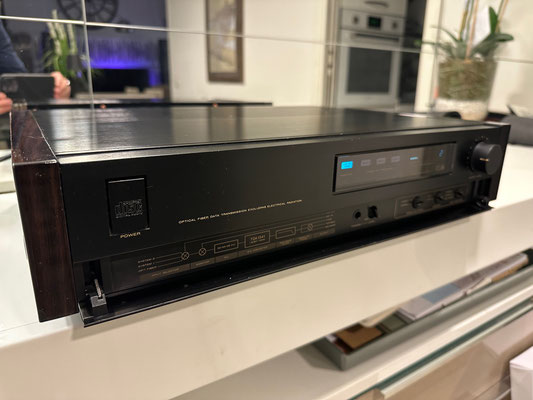

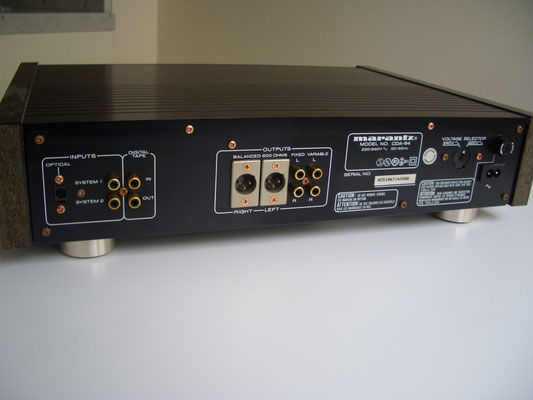

Dotata di uscite variabili e fisse rca che bilanciate xlr (solo fissa), ingressi un ottico e due coassiali gestibili dal selettore sul pannello frontale sotto al bellissimo sportello in alluminio con apertura a pressione e discesa lenta.

Possibilita' quindi di gestire piu' di una meccanica o di un dispositivo con uscita digitale.

Il suono dipende molto anche dalla sorgente, avendo anche un CD94II l'ho potuta testare in parallelo e mi ha dato l'impressione di essere pelo sotto al cd player, ma forse e' solo una mia impressione, di fatto entrambi gli apparecchi montano i super collaudati e blasonati chip Philips TDA1541, qui nella versione più diffusa ed economica "A", al posto dei selezionati Silver Crown S1 ed S2.

Oggetto comunque molto raro ed ambito dai collezionisti del marchio.

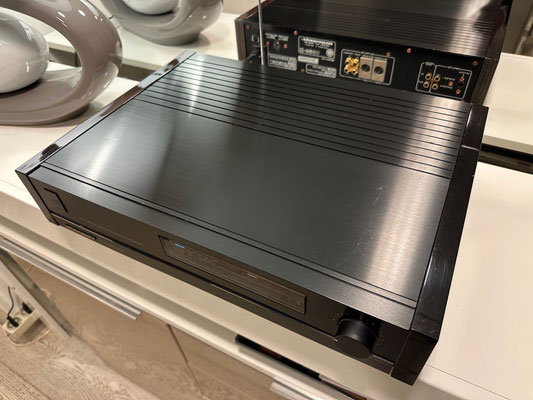

Costruzione ai massimi livelli per l'epoca, condensatori Elna hifi, potenziometro Alps blu, alimentazione toroidale ed un peso sopra gli 11 kg. che per un dac non sono pochi.

Esiste una versione Limited Edition color champagne che monta i chip selezionati della Philips i TDA1541 S1 che si dice ci abbia messo le mani direttamente un giovane Ken Ishiwata che ancora non firmava i suoi capolavori in casa Marantz.

Specifications:

Digital converter: 16-bit, 4 x oversampling

Digital Inputs: 2 Coaxial, 1 Optical

Sampling Frequency: 32, 44, 48kHz

Frequency response: 2Hz to 20kHz

Dynamic range: 96dB

Signal to Noise Ratio: 101dB

Channel separation: 90dB

Total harmonic distortion: 0.0015%

Line output: 2V (unbalanced), 2V (balanced)

Dimensions: 462 x 87 x 333mm

Weight: 11kg

STORIA DEL CHIP TDA1541

Il TDA1541A è un convertitore digitale-analogico (DAC) stereo a 16 bit. L'ingegnoso design del circuito elettronico garantisce prestazioni elevate e una qualità del suono superiore. Il TDA1541A è quindi estremamente adatto per l'uso in apparecchiature audio digitali hi-fi di fascia alta come lettori Compact Disc o amplificatori digitali di alta qualità.

Caratteristiche

- Alta qualità del suono

- Alte prestazioni: basso rumore e distorsione, ampia gamma dinamica

- Possibile sovra-campionamento di 4x o 8x

- Formato di ingresso selezionabile a due canali

- Ingressi compatibili TTL.

Il TDA1541A accetta formati di campionamento di ingresso in modalità multiplexata o in modalità simultanea fino a una lunghezza della parola di 16 bit. Il bit più significativo (MSB) deve essere sempre il primo. Il formato flessibile dei dati di ingresso consente una facile interfaccia con chip di elaborazione del segnale come filtri di interpolazione, circuiti di correzione degli errori, adattatori di modulazione del codice a impulsi e processori di segnale audio (ASP).

L'elevata velocità di trasmissione massima in ingresso e l'impostazione rapida facilitano l'applicazione in sistemi di sovra-campionamento da 8x (da 44,1 kHz a 352,8 kHz o da 48 kHz a 384 kHz) con la relativa funzione di filtraggio analogico semplice (filtro di fase lineare di ordine basso).

Le vere prestazioni a 16 bit sono ottenute da ciascun canale utilizzando tre divisori attivi a 2 bit, che operano sul principio di corrispondenza dell'elemento dinamico, in combinazione con un divisore di corrente passivo a 10 bit, basato sul ridimensionamento dell'emettitore. Tutti gli ingressi digitali sono compatibili TTL.

La versione "selezionata" TDA1541A S1 è dotata di uno standard selettivo più severo e un cosiddetto marchio a corona.

Processo di gradazione:

Fermo restando che ci sono errori intrinseci nella linearità DAC dovuti alla tolleranza negli allineamenti delle varie maschere durante il processo di produzione dei circuiti integrati. Poiché non è possibile un'ulteriore messa a punto dei DAC, Philips ha adottato un processo di classificazione per selezionare quelli che offrono le migliori prestazioni. Quando il wafer di silicio drogato e inciso esce dall'impianto di semiconduttori, trasporta molte dozzine di singoli DAC. Un tester controllato da computer, composto da 28 sonde ad ago, si collega quindi ai pad appropriati su ciascun die DAC grezzo, fornendo alimentazione e dati seriali da un lettore CD. Se un DAC non funziona in questo test go/no-go, poiché il risultato non è l'uscita di musica analogica, viene contrassegnato con una macchia di vernice. Il macchinario automatico taglia quindi il wafer nei singoli stampi e monta quelli che hanno superato il test iniziale nel familiare pacchetto di plastica DIL a 28 pin.

In questa fase, i circuiti integrati TDA1541 finiti vengono classificati da una stazione di prova controllata da computer in tre classi:

TDA1541A - nessun suffisso

Il grado standard è garantito per avere un DLE inferiore a 1 LSB dal bit 1 al 16; questo viene utilizzato nei lettori Philips a prezzi ragionevoli.

TDA1541A - R1

R1 (R per "rilassato) è garantito solo per avere un errore di linearità differenziale (DLE) inferiore a 2 LSB dal bit 1 al bit 16.

Questo grado verrà utilizzato in lettori economici e fornito ad alcuni produttori di terze parti.

TDA1541A - S1

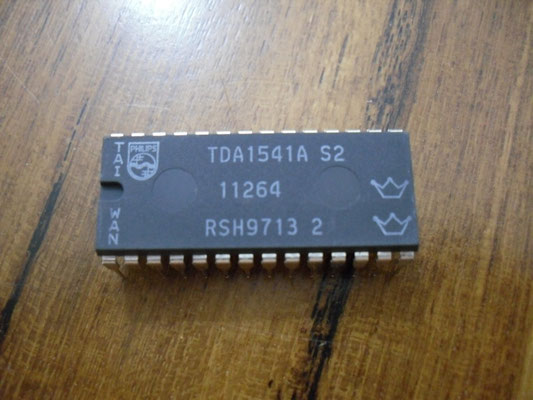

Una piccola percentuale di DAC soddisfa uno standard di prestazioni più rigoroso, con un DLE inferiore a 0,5 LSB per i bit 1-7, inferiore a 1 LSB per i bit 8-15 e inferiore a 0,75 LSB per i bit 16; questi sono chiamati il grado "S" e sono stampigliati con una piccola corona.

Questo chip dalle prestazioni eccezionali sarà utilizzato nei migliori lettori CD di Philips.
